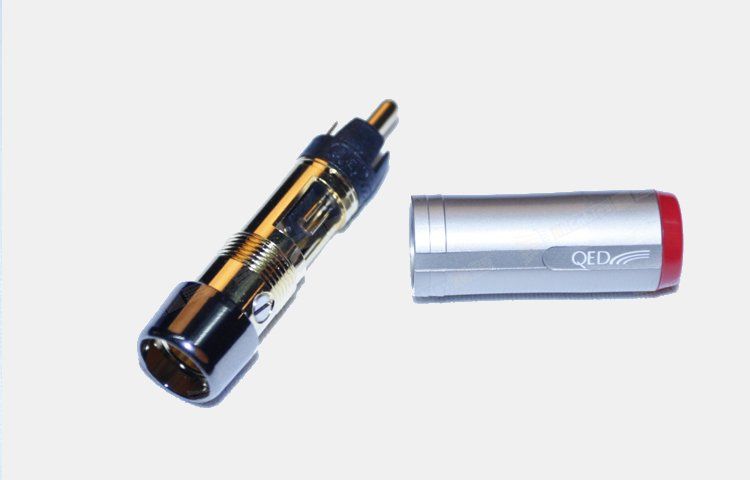

QED REF ANALOC RCA PLUGS (X10 WHITE) Разъем RCA белый (QE2459)

Новый штекер QED Analoc™ в своем дизайне имеет схему низких вихревых токов, при которой небольшие проводники из чистой меди используются вместо обычных латунных проводников большого объёма для обычных штекеров высокого качества. Это сокращает или устраняет тенденцию изменения магнитного поля в проводнике для стимуляции вихревых токов, что может негативно сказаться на микрораспределении времени аудио сигнала. В сочетании с полым центральным стержнем, который разработан для борьбы с поверхностным эффектом, как и наши акустические кабели X-Tube, новый штекер QED Analoc™ гарантирует высококачественное воспроизведение звука с начала и до конца.

Штекеры RCA традиционно высокого качества (разработанные в 1940-е и все еще используемые в настоящее время для бытовых несимметричных аудио соединений) изготовлены из твёрдой латуни. Латунь – это относительно недорогой легко обрабатываемый материал, пригодный для использования в узкоспециализированном дизайне, стремящемся улучшить основную реализацию оригинального RCA разъёма. К сожалению, существует несколько проблем из-за применения латуни в контактной группе, первая связана с его низкой проводимостью по сравнению с чистой медью. Штекеры из чистой меди были бы чересчур дорогими, поэтому не используются, однако, это было бы экономически обоснованно, если бы проводники из чистой меди использовались только на центральном штекере и маленькой площади контакта, необходимой для обратной шайбы. Новые штекеры Analoc™ фирмы QED используют преимущества этой идеи и обеспечивают соединение проводников из чистой меди, не используя крупный латунный корпус. Центральный штекер изготовлен в виде полой трубки из чистой меди, а замыкание через землю сокращено до двух в отличие от обычных шести концов. Данная технология имеет двойной эффект: обеспечивает канал низкого сопротивления для миниатюрных сигнальных токов, текущих в несимметричных соединениях уровня сигнала на линии, и исключает возможность формирования больших объёмов вихревых токов корпуса штекера, что в ином случае формировало бы часть обратного канала для сигнала. Вихревые токи – это вращающиеся круговые токи, которые образуются в любом проводнике при воздействии магнитного поля, как например, при приложении сигнала антенного тока.

Вихревые токи в проводнике заданного удельного сопротивления приводят к неизбежному рассеиванию энергии, эти потери энергии пропорциональны квадрату диаметра проводника – таким образом, чем он меньше, тем меньше воздействие вихревых токов на чувствительный аудио сигнал. Если прибавить к этому то, что из-за собственной индуктивности вихревые токи сохраняются некоторое время после удаления поля и всегда создают поле сопротивления создавшему их полю, можно отметить, что устранение этого явления может привести к улучшению передачи аудио сигнала – особенно при малых эффектах синхронизации. Вихревые токи увеличивают поверхностный эффект, при котором увеличивается интенсивность потока по направлению к внешней стороне проводника по мере увеличения частоты. Сделав центральный штекер полым, мы также сократили вихревые токи в этом секторе и таким образом уменьшили поверхностный эффект и собственную индуктивность схожим образом, как и в акустических кабелях в виде Х-образной трубки. Так как уменьшилась контактная площадь внешнего основного кольца, стало необходимо обеспечить очень прочное соединение, так что все штекеры Analoc™ имеют встроенное цанговое, запорное устройство, при плотной затяжке лепестков увеличивается зажимное усилие, что способствует идеальному шумоподавлению и надёжному соединению на протяжении всего срока эксплуатации.

Контактная группа из чистой меди, представленная в аналоговой серии разъемов, позолочена на нулевом уровне, штекер в серии Signature покрыт родием. Это покрытие обеспечивает низкое контактное сопротивление на протяжении всего срока эксплуатации продукции, благодаря устойчивости и низкой химической активности данных металлов. Несмотря на то, что медь на втором месте по электрической проводимости (после серебра), она вступает в реакцию с кислородом и со временем может окисляться, что приводит к повышению контактного сопротивления и следовательно, к искажению исходного сигнала. Родий имеет преимущественные характеристики как металл для покрытия, благодаря его исключительной твёрдости.

Особенности:

• Прецизионный сконструированный разъем из латуни с контактной группой из меди
• Интегрированный, цанговый захват
• Сборный разъем RCA с многослойным покрытием золотом 24К
• Полый центральный контакт с золотым покрытием 24K
• Тефлоновый изолирующий блок
• Эргономичный из не магнитного металла корпус, покрытый цинковым сплавом
• Разъем QED Reference ANALOC RCA Plug для стандартных гнезд Phono (красный/белый)
• Диаметр кабельного ввода — 8.5mm

Характеристики:

• Тип: RCA коннектор
• Защитный материал:  Корпус из не магнитного металла
• Материал:   Позолоченная медь
• Система зажима кабеля: Пайка
• Диаметр подводимого проводника:     8,5 mm
• Область применения: Разъем RCA (синонимы-Тюльпан,Phono) для межблочного кабеля QED, Reference Audio
