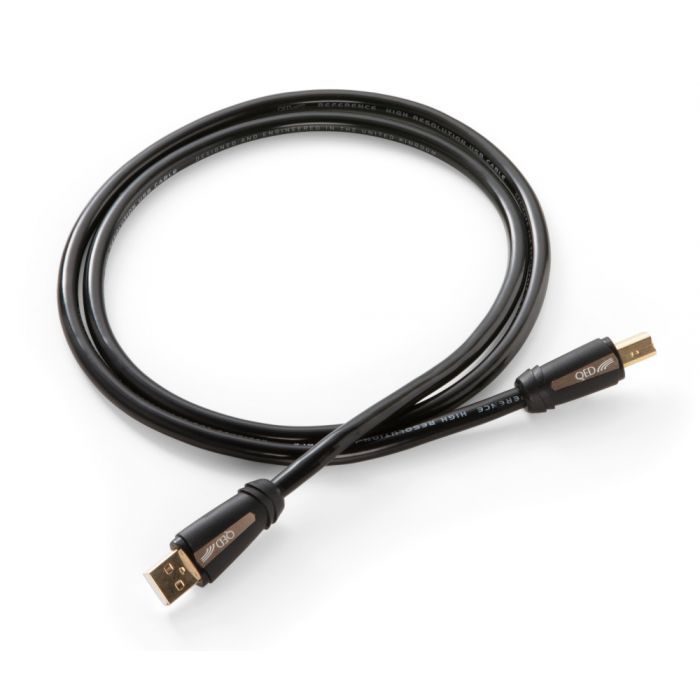

QED Reference Hi Res USB 2.0m USB кабель серии Reference 2.0м (QE3247)

Новинка 2020 года - улучшенный и обновленный эталонный USB-кабель QED высокого разрешения с более тонким
и гибким профилем и повышенной производительностью.

Как и все наши кабели, Reference High Resolution USB основан на результатах нашего тщательного исследования конструкции кабелей, которое было начато в 1995 году и недавно подробно описано в обновленном отчете Genesis. В этом отчете излагаются принципы проектирования, которых мы придерживаемся и которые привели к разработке ряда кабелей, представляющих собой окончательное выражение звука с помощью науки без компромиссов.
Каждый кабель QED в своем ассортименте основан на флагманской модели, и хотя на них могут по-разному влиять цена, размер или простота использования, каждый сохраняет основные оригинальные характеристики этой модели. Это дает даже базовому кабелю в каждой линейке звуковое преимущество перед их конкурентами по аналогичной цене.

Особенности:

• Полоса передачи данных с регулируемым импедансом. QED Reference High Resolution USB использует жестко контролируемую, 24 AWG, 99,999% бескислородную медную витую пару с диэлектриками из вспененного полиэтилена с низкой диэлектрической проницаемостью, которая равномерно связана алюминиевой / майларовой пленкой. Это устройство аналогично тому, которое используется в наших высокопроизводительных кабелях HDMI, и обычно не встречается в кабелях USB. Поскольку импеданс полосы передачи данных поддерживается строго в определенных пределах 90 Ом +/- 5% при времени нарастания всего 100 пс для кабеля длиной 3 м, он превышает спецификацию, приведенную в стандарте USB 2.0, более чем наполовину; таким образом, ошибка синхронизации или дрожание, добавляемые к изохронному потоку данных, сводятся к минимуму. Это приводит к увеличению удовольствия от фактического прослушивания музыки, передаваемой по кабелю, в степени, достаточной для того, чтобы она была статистически значимой в тестах на прослушивание, проводимых в наших специально оборудованных средствах прослушивания.
• Чистый путь Аудио™ Технология. Многие аудиолюбители считают, что подключение USB-кабелей питания, несущих зарядные токи, и шум источника питания ПК наряду с изохронным потоком аудиоданных могут отрицательно сказаться на качестве звука. Одним из решений является полное отсоединение кабелей питания, но это противоречит спецификации USB и может вызвать неудобства, особенно если электронике ЦАП требуется питание от USB. Вместо этого полосы эталонных данных QED уникально электрически изолированы с помощью двухслойного экрана, состоящего из 100% алюминиевой / майларовой обертки и экранирующей оплетки, подключенной к земле.
• Ферритовая изоляция™ Технология. QED Reference High Resolution USB оснащен уникальной встроенной плавающей ферритовой оболочкой из Zn / Mn. Используя запатентованный процесс, компания QED смогла равномерно распределить этот поглощающий радиочастоты материал по всему кабелю с помощью специально пропитанной внутренней оболочки. Он включен для поглощения высокочастотных шумовых сигналов, генерируемых как внутри, так и снаружи. Это работает для создания гораздо более тихой электрической среды внутри и вокруг кабеля, так что дрожание в потоке аудиоданных сводится к минимуму.
• Геометрия со сверхнизким дрожанием. При измерении с помощью анализатора eye pattern при правильной скорости передачи данных для широкополосного USB 2.0 кабель демонстрирует на 50% меньшее дрожание, чем аналогичный кабель без ферритовой оболочки. Это убедительно показывает, что комбинированные технологии каналов передачи данных с регулируемым импедансом, электрически изолированных силовых проводов и плавающей ферритовой оболочки позволяют вдвое уменьшить вызванное кабелем дрожание, присутствующее на уровне цифровой передачи между источником (сервером цифровой музыки) и приемником (ЦАП или другим цифровым музыкальным интерфейсом). Поскольку USB-аудио передается в виде изохронного потока данных в режиме реального времени, считается, что компоненты со сверхнизким дрожанием, распределенные по всему каналу передачи цифровых данных, приведут к заметному улучшению качества звука. Конечно, в тестах на прослушивание эталонный USB-кабель QED с высоким разрешением с ферритовой оболочкой и другими технологиями был предпочтительнее образцов без оболочки
• Аудио с Высоким Разрешением. Хотя аудиопоток с самым высоким разрешением 24/192 кГц или более (например, DSD) находится в пределах максимальной скорости передачи данных стандарта USB 2.0 и, следовательно, может передаваться по любому подходящему совместимому USB-кабелю, ошибка синхронизации, вызванная ослаблением кабеля, перекосом задержки распространения и несоответствием характеристического импеданса, приведет к увеличенное дрожание изохронного потока данных. В зависимости от возможностей приемного оборудования это дрожание может создавать проблемы со звуком в цифровом аудиосигнале. Проще говоря, дрожание вызывает искажение сигнала. Это происходит из-за взаимодействия требуемой частоты с частотой дрожания, что приводит к образованию гармоник, которых не было в исходном сигнале. Искажение похоже на тонкую версию более привычных THD и интермодуляционных искажений, присутствующих во многих усилителях. Эта проблема неизбежно увеличивает усталость слушателя, делая музыку резкой или просто неприятной. Поэтому слушателю становится все труднее слушать в течение длительного времени без перерыва. Поскольку, по определению, слушатели аудиофайлов с высоким разрешением, скорее всего, будут наиболее разборчивыми, любое дополнительное дрожание, добавленное к потоку аудиоданных из-за плохой конструкции кабеля, может быть заметным. Таким образом, QED Reference High Resolution USB идеально подходит для аудиоприложений Hi-Res просто благодаря своей непревзойденной и превосходной, измеримой производительности дрожания, которая, как мы показали, обеспечивает производительность, которая одновременно является более музыкальной и приятной, и которая обеспечивает спокойный и продолжительный сеанс прослушивания, оставляя энтузиастов hifi жаждущими повторить опыт.

Характеристики:

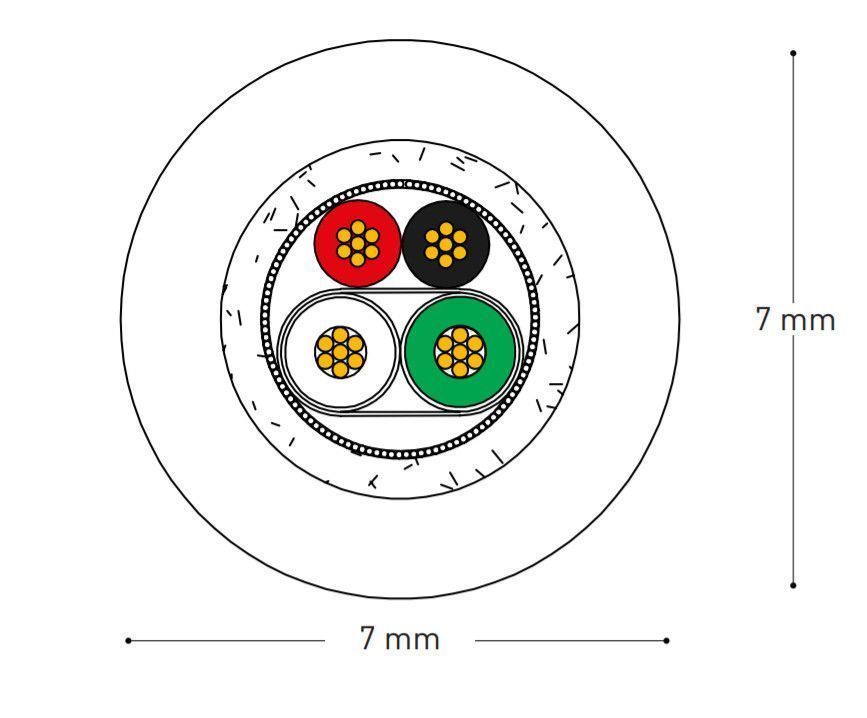

• Наружный диаметр: 7 мм
• Характеристическое сопротивление: 90 Ом +/-5%
• Ослабление пары сигналов: < -0,11 дБ/м при 480 МГц
• Задержка распространения: не более 26 нс
• Перекос задержки распространения: 68 пс макс.
• Максимальная Скорость Передачи Данных: 480 Мб/с
• Наихудшее дрожание, связанное со временем: < 76 ps pk-pk (кабель длиной 5 м измеряется со скоростью 480 Мбит/с; среднеквадратичное значение 440 мВ)
