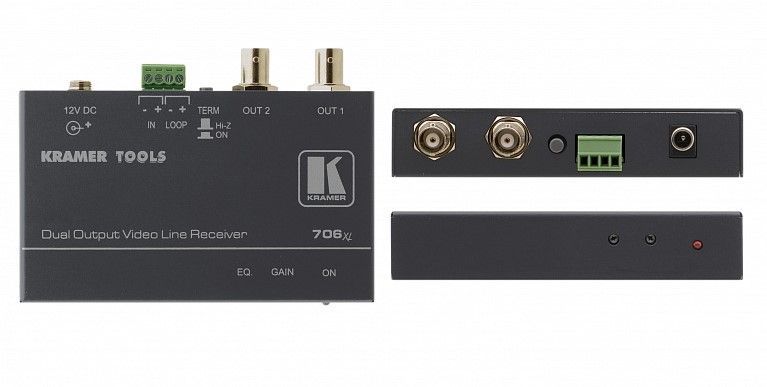

706xl - приемник, который преобразует сигналы, полученные по витой паре от передатчика 705xl в композитный сигнал видео. Приемник имеет проходной вход (клеммные модульные разъемы) с переключателем эквивалентной нагрузки. Регуляторы уровня сигнала и контроля АЧХ позволяют оптимизировать качество сигнала при передаче на удаленные расстояния. При использовании кабелей высокого качества можно передавать полный диапазон цветных сигналов видео на расстояние до 1000 м. Вещательное качество сигнала (12 МГц) обеспечивается на расстоянии до 300 м. На меньших расстояниях поддерживается полоса пропускания сигнала до 30 МГц.
705xl и 706xl идеально подходят для организации систем дистанционного контроля. Они служат альтернативой дорогостоящим оптическим или беспроводным передающим системам. В комплект входит источник питания 12 В. 705xl и 706xl относятся к семейству TOOLS - группе компактных высококачественных устройств с оптимальным соотношением «цена-качество» и широким спектром применения.
Группа сигналов | Композитное видео |
Тип прибора | Приемник |
Входы | 1 клеммный модульный разъем, 1 проходной клеммный модульный разъем |
Выходы | 2 видео композитных, 1 В/75 Ом, разъемы BNC |
Тип входа | Открытый |
Дифференциальная фаза | В паре с 706xl: 0,07° |
Дифференциальное усиление | В паре с 706xl: 0,08% |
Полоса пропускания сигнала | Цветной видеосигнал промышленного качества - на расстоянии до 1000 м; до 12 МГц на уровне -3 дБ (сигнал вещательного качества) - на расстоянии до 300 м; до 53 МГц на уровне -3дБ - на расстоянии до 100 м.) |
К-фактор | В паре с 706xl: 3,1% |
Отношение сигнал/шум | В паре с 706xl: 57 дБ |
Усиление | (АЧХ) От 0 до 3,5 дБ на 5 МГц |
Входы: | 1 клеммный модульный разъем, 1 проходной клеммный модульный разъем |
Выходы: | 2 видео композитных, 1 В/75 Ом, разъемы BNC |
Источник питания | 12 В, 200 мА |
Опции | Адаптеры RK-T1, RK-T3 для установки в стандартную стойку 19" |
Комплектация: | Источник питания, монтажный комплект |
Опции: | Адаптеры RK-T1, RK-T3 для установки в стандартную стойку 19" |
В комплекте | Источник питания, монтажный комплект |
Ширина, мм | 120 |
Высота, мм | 25 |
Глубина, мм | 75 |
Вес, кг | 0.3 |
