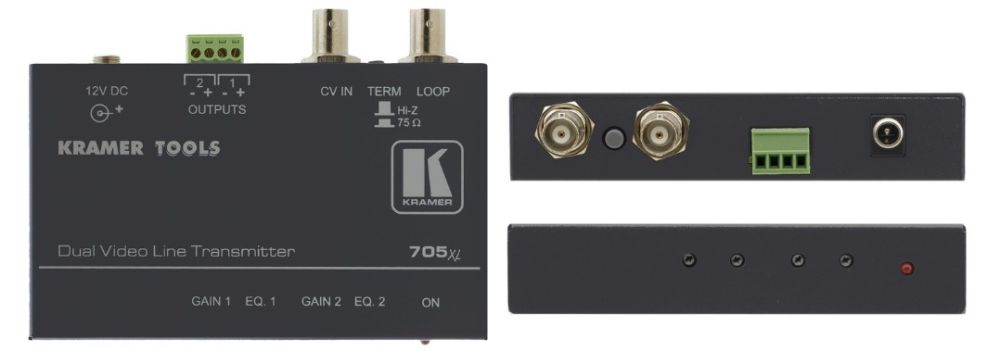

Передатчик композитного сигнал видео CV по витой паре KRAMER 705XL

Передатчик композитного сигнал видео CV по витой паре KRAMER 705XL
22 878.74 ₽
В наличии МНОГО

О товаре

Описание

705xl - передатчик, преобразующий композитный сигнал видео в сигнал для передачи по витой паре. Передатчик имеет один проходной вход видео, сигнал с которого поступает на два независимых выхода (клеммные модульные разъемы). Каждый выход имеет регуляторы уровня сигнала и контроля АЧХ (для одновременной подачи по двум разным линиям или по двум кабелям витой пары разного качества).

Приемник 706xl

Регуляторы уровня сигнала и контроля АЧХ позволяют оптимизировать качество сигнала при передаче на удаленные расстояния. При использовании кабелей высокого качества можно передавать полный диапазон цветных сигналов видео на расстояние до 1000 м. Вещательное качество сигнала (12 МГц) обеспечивается на расстоянии до 300 м. На меньших расстояниях поддерживается полоса пропускания сигнала до 30 МГц. 705xl и 706xl идеально подходят для организации систем дистанционного контроля.

Они служат альтернативой дорогостоящим оптическим или беспроводным передающим системам. В комплект входит источник питания 12 В. 705xl и 706xl относятся к семейству TOOLS - группе компактных высококачественных устройств с оптимальным соотношением «цена-качество» и широким спектром применения.

Основные
Тип устройства Двухканальный линейный передатчик сигналов видео по витой паре
Производитель Kramer
Модель 705XL
Габариты (Ш x Г x В) 120 x 75 x 25 мм
Вес 0,3 кг
Общие характеристики
Входы

1 x видео композит., 1В/75 Ом, разъем BNC

1 x проходное гнездо 1В/75Ом, разъем BNC

Выходы 2 x клеммные модульные разъемы
Технические характеристики
Тип входа Открытый
Полоса пропускания сигнала Защищен*о* hainet.ru Цветной видеосигнал промышленного качества - на расстоянии до 1000 м; до 12 МГц на уровне -3 дБ (сигнал вещательного качества) - на расстоянии до 300 м; до 53 МГц на уровне -3дБ - на расстоянии до 100 м.) Защи*щен*о hainet.ru
Дифференциальная фаза В паре : 0,07°
Дифференциальное усиление В паре: 0,08%
К-фактор В паре: 3,1%
Отношение сигнал/шум В паре: 57 дБ
Усиление (АЧХ) От 0 до 3,5 дБ на 5 МГц
Источник питания 12 В, 200 мА
Опции Адаптеры RK-T1, RK-T3 для установки в стандартную 19'' стойку
В комплекте Защищ*ен*о hainet.ru Источник питания, монтажный комплект
Применение

- Дистанционный контроль на кабельном телевидении, в системах наблюдения, видеосистемах медицинских учреждений и телестудиях



- Организация видеоконференций с использованием имеющихся телефонных линий или кабелей внутренней связи



- Подключение видео- и аудиооборудования по имеющимся линиям витой пары

Дополнительно
Особенности

- 705xl - передатчик, преобразующий композитный сигнал видео в сигнал для передачи по витой паре, а 706xl - приемник, который преобразует сигналы, полученные по витой паре в композитный сигнал видео. Передатчик имеет один проходной вход видео, сигнал с которого поступает на два независимых выхода (клеммные модульные разъемы). Каждый выход имеет регуляторы уровня сигнала и контроля АЧХ (для одновременной подачи по двум разным линиям или по двум кабелям витой пары разного качества). Приемник 706xl имеет проходной вход (клеммные модульные разъемы) с переключателем эквивалентной нагрузки. Регуляторы уровня сигнала и контроля АЧХ позволяют оптимизировать качество сигнала при передаче на удаленные расстояния. При использовании кабелей высокого качества можно передавать полный диапазон цветных сигналов видео на расстояние до 1000 м. Вещательное качество сигнала (12 МГц) обеспечивается на расстоянии до 300 м. На меньших расстояниях поддерживается полоса пропускания сигнала до 30 МГц.



- 705xl и 706xl идеально подходят для организации систем дистанционного контроля. Они служат альтернативой дорогостоящим оптическим или беспроводным передающим системам.



- 705xl и 706xl относятся к семейству TOOLS - группе компактных высококачественных устройств с оптимальным соотношением «цена-качество» и широким спектром применения.

Характеристики
Артикул
82064
Длина
120.0
Входные интерфейсы
композитный x1 / RGB (BNC)
DHCP
Есть
