Впрочем, никто не мешает использовать его с любым совместимым устройством. Аппарат построен на базе термостатированного кварцевого генератора с высокой стабильностью базовой частоты и низким уровнем фазового шума. На 1 Гц величина фазового шума не превышает -118 дБ. Это превосходный результат! Причём он приведен не для самого генератора, но уже на выходе устройства, с учётом буфера.

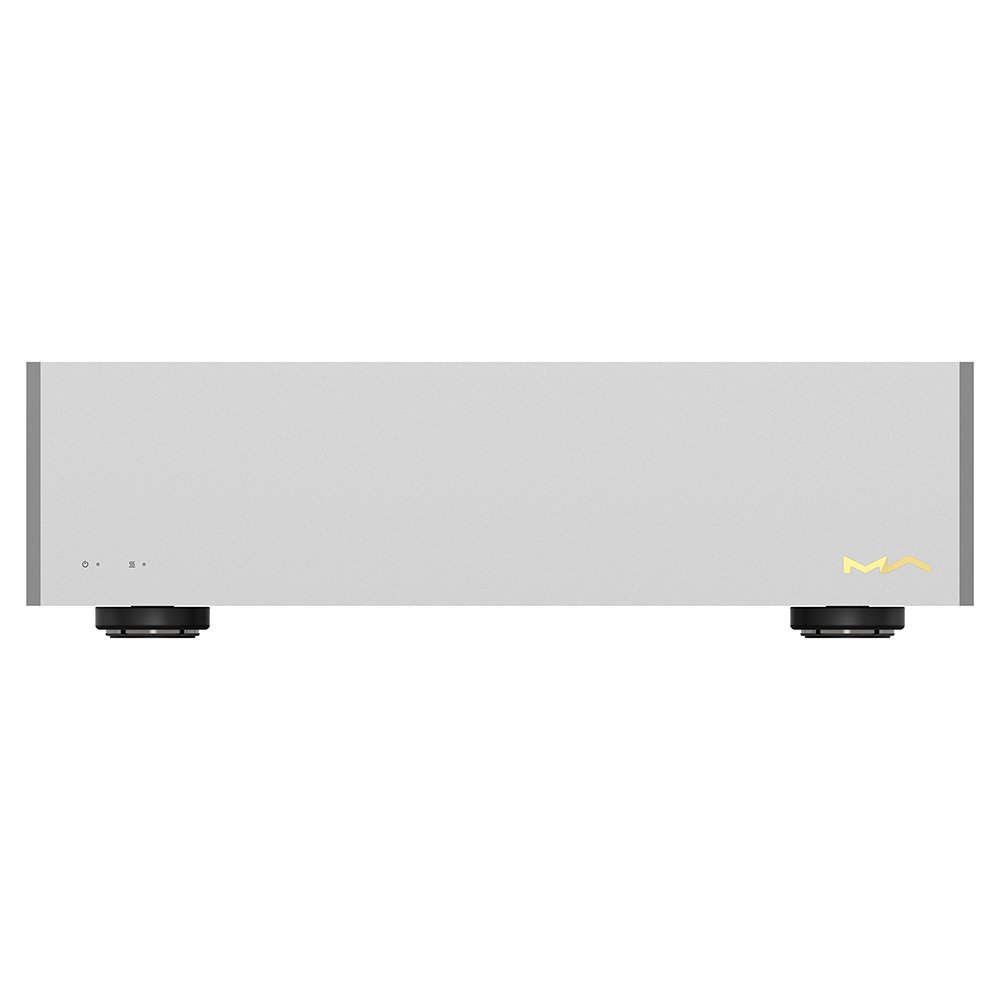

У SC-1 имеется четыре независимых буферизированных выхода с возможностью выбора формы волны – синусоидальной либо квадратичной. Ещё одна важная особенность: на передней панели есть индикатор работы нагрева генератора. Он моргает, пока не достигнута нужная температура.

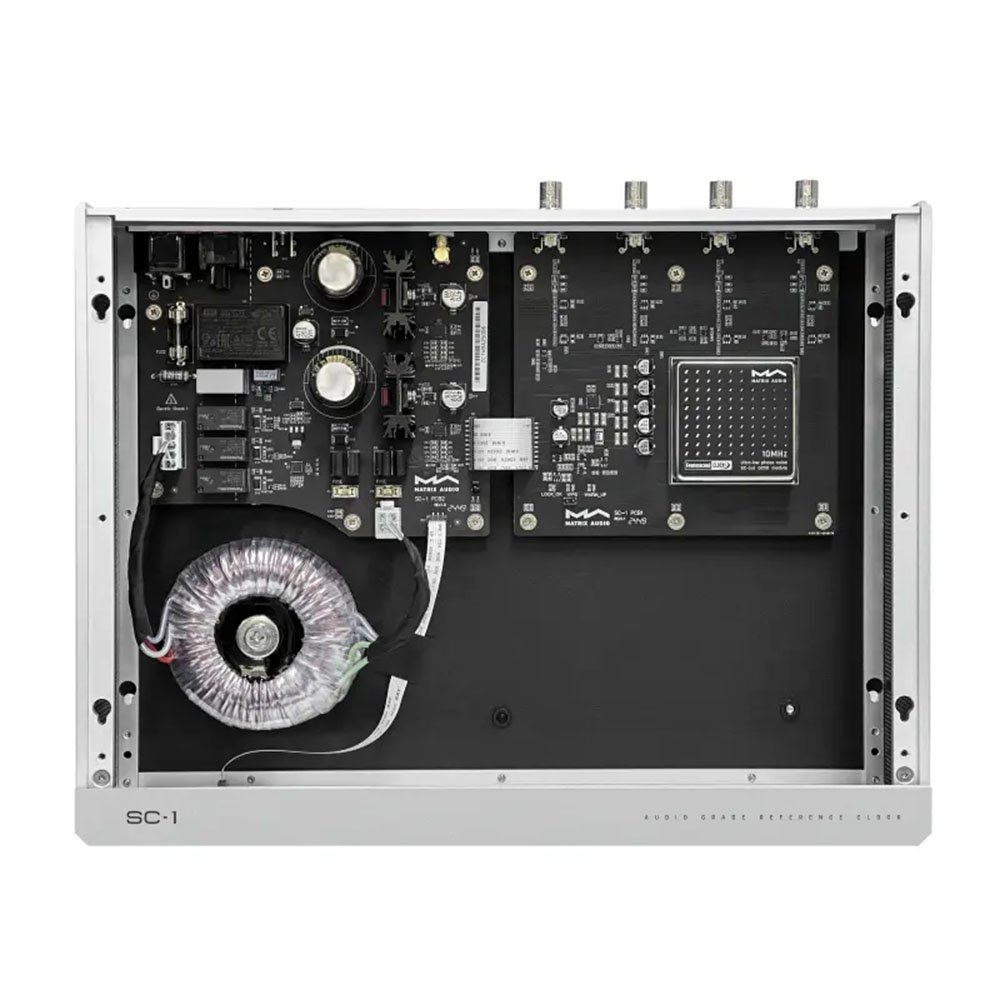

Для периодической калибровки аппарата предусмотрен дополнительный вход 1 PPS. Здесь также используется линейный блок питания на базе тороидального трансформатора. И даже ножки корпуса спроектированы для реализации максимальной виброзащиты!
Характеристики:
- Генератор тактовых импульсов
-
Терморегулируемый кварцевый генератор SC-среза со сверхнизким фазовым шумом 10 000 МГц
-
Точность частоты при поставке: < ± 0.01 ppm
-
Стабильность частоты в диапазоне температур, < 0.003 ppm: от -40 до +70°C
-
Краткосрочная стабильность: < 5E-13 @TaU = 1c
-
Время прогрева: < 5 минут при 25°C
-
Выходные характеристики
-

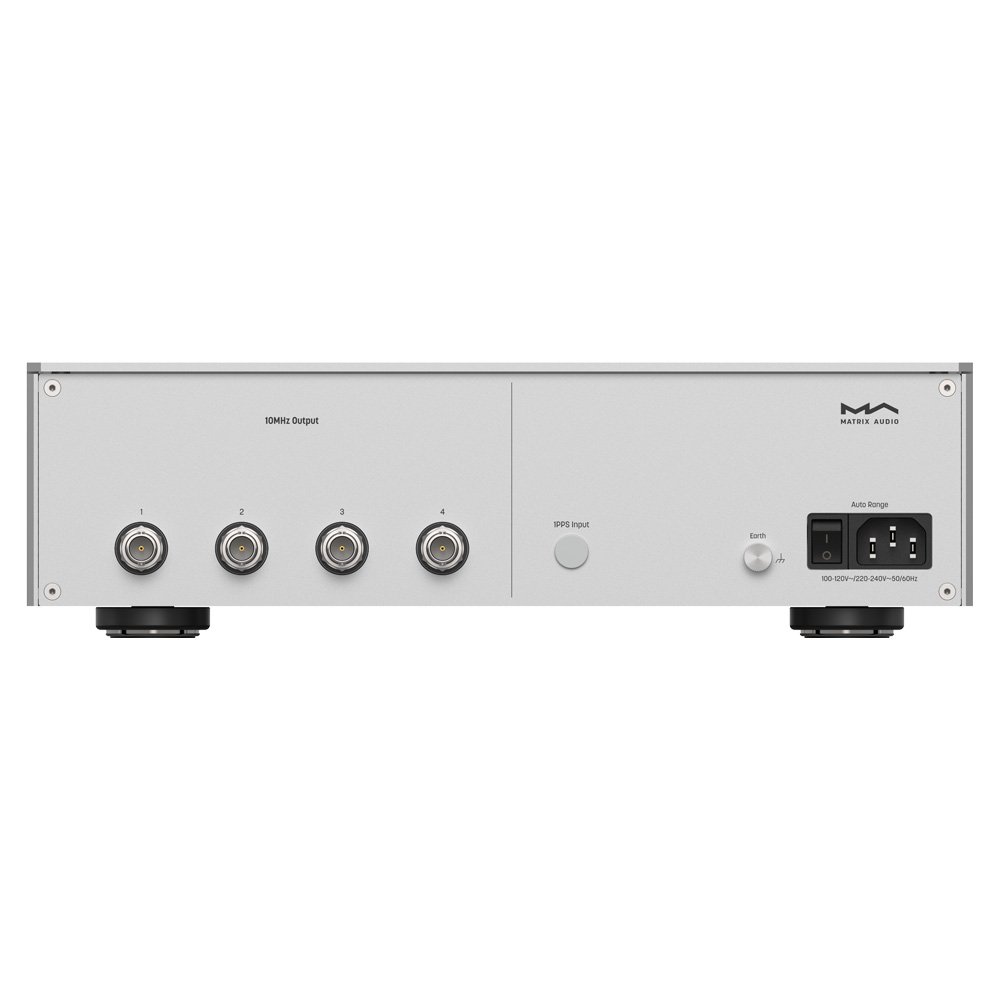

Интерфейс вывода: 4 разъема BNC, независимые буферные драйверы
-
Форма волны выходного сигнала: Синусоида или прямоугольная волна
-
Частота на выходе: 10 000 МГц
-
Выходная амплитуда: 0.5 В rms при синусоиде / 1 В rms при квадратной форме волны
-
Выходное сопротивление: 50 Ом
-
Фазовый шум (измеренный на выходе SC-1)
-
1 Гц: ≤ -118 дБc/Гц
-
10 Гц: ≤ -140 дБc/Гц
-
100 Гц: ≤ -150 дБc/Гц
-
1000 Гц: ≤ -160 дБc/Гц
-
Фоновый уровень шума: ≤ -170 дБc/Гц
-
Параметры питания
-
Напряжение ： 100 – 120 В 50 / 60 Гц / 220 – 240 В 50 / 60 Гц переменного тока, определяется автоматически
-
Макс. потребляемая мощность： < 20 Вт
