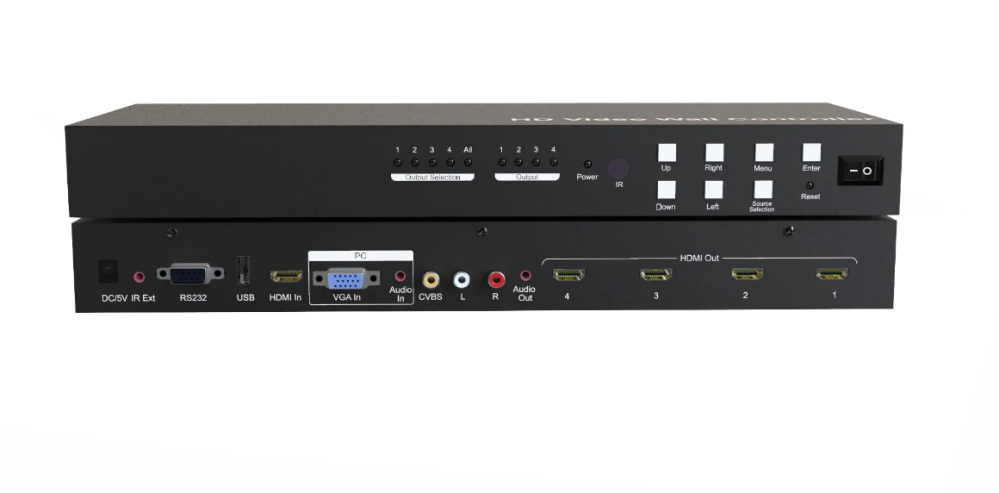

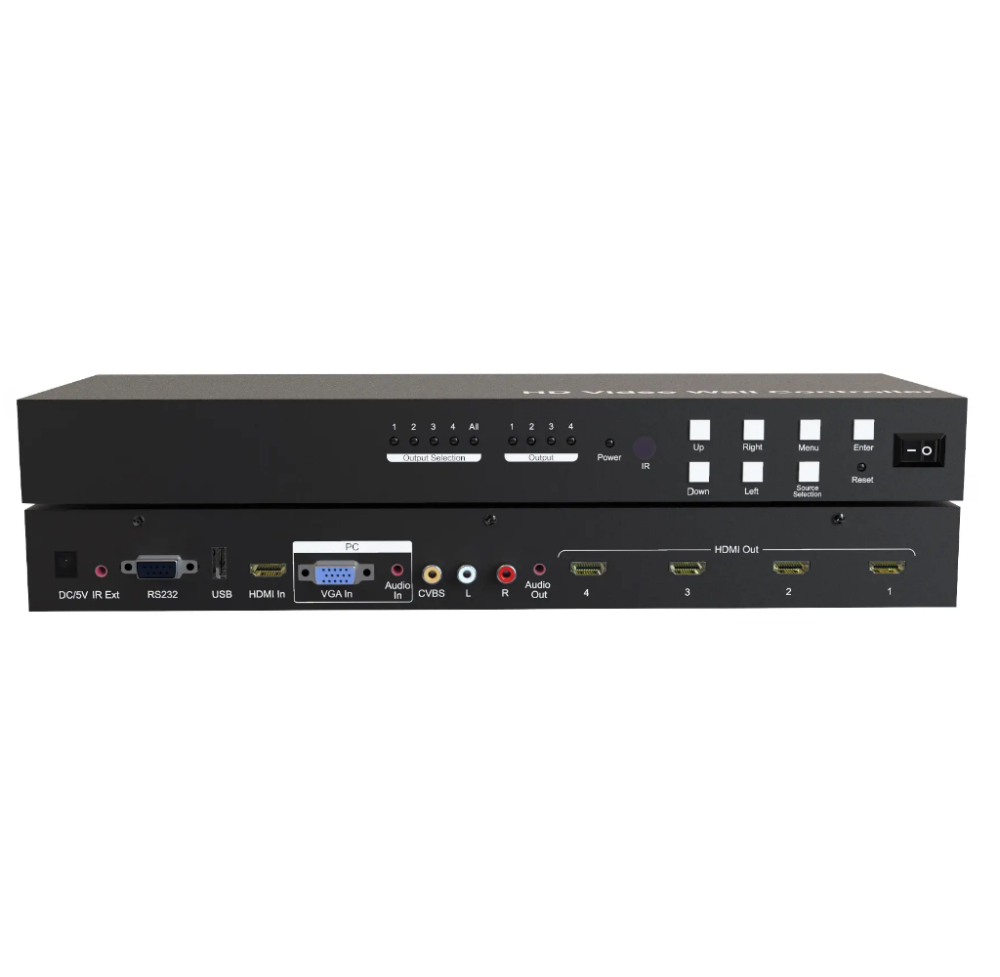

Контроллер видеостен предназначается для передачи изображения от HDMI, VGA и USB источников к ЖК-панелям, телевизорам и прочим устройствам воспроизведения.
1. Вариант использования .
2. С одного источника сигнала вы можете создать одно изображение на 4 источника. Таким образом в можете создать HD видеостен
3. Multi-Level Cascading этот режим позволит вам создать режим видеостены с одного источника на 10 телевизоров используя дополнительные преемники.
Особенности контроллера видеостены :
- Входные интерфейсы: USB, VGA, композитный и HDMI
- Выбор формата на выбор: 1x4, 4x1, 2x2
- Многоуровневое каскадирование позволит создать стену размером до 10x10 (для этого требуется несколько контроллеров)
- Поддерживает "отражение" изображения по вертикали и горизонтали
- Поддержка разрешений до 1080p Full HD
- Имеется возможность управления: с панели, от инфракрасного ПДУ и через интерфейс RS-232
- Отдельный выход аудио 3.5мм Audio Jack
- Встроенный медиаплеер для воспроизведения фото- аудио- и видео- файлов с внешнего USB носителя
- Возможность создания текстовой бегущей строки
Технические характеристики контроллера видеостены :

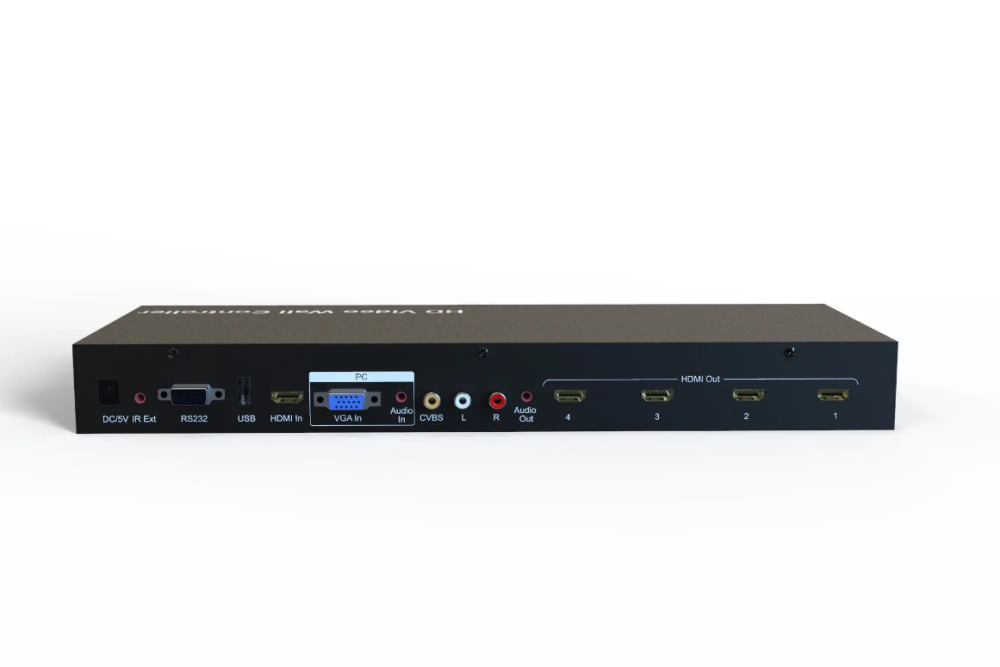

- Входные интерфейсы: 1x HDMI, 1x VGA, 1x USB, 3x RCA (CSVB, L/R Audio), 1x 3.5 Audio
- Выходные интерфейсы: 4x HDMI, 1x 3.5 Audio
- Поддержка видео разрешений: DTV/HDTV: 1080P/1080i/720P/576P/480P/576i/480i
- Поддержка аудиоформатов: LPCM
- Режим работы HDMI сплиттера: 1х4
- Поддержка видеостен форматов: 2x2, 1x4, 4x1
- Поддержка каскадируемого подключения: 3x3, 4x4, вплоть до 10x10

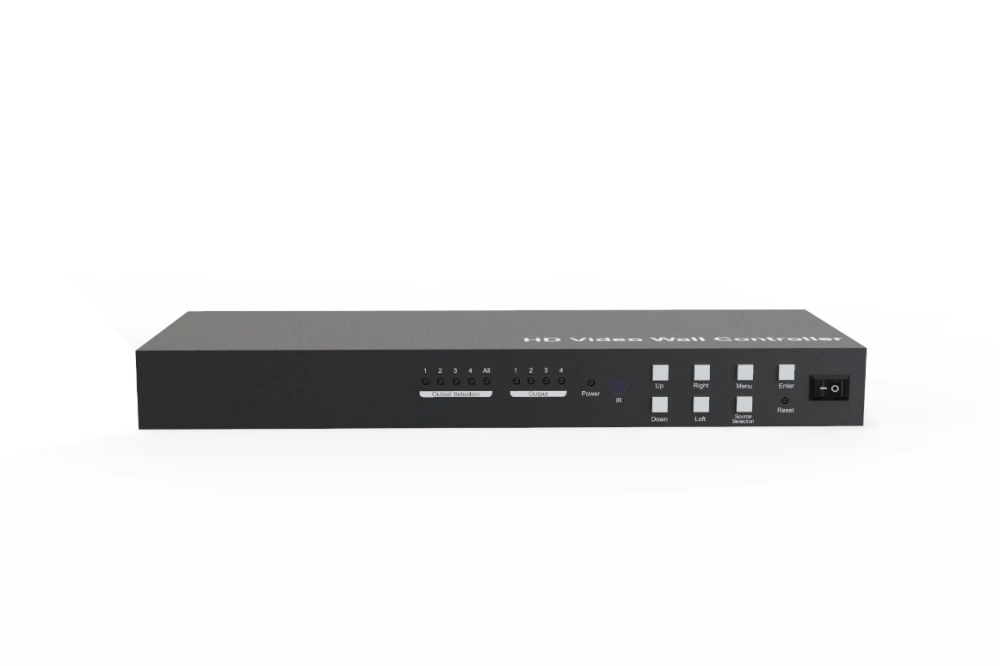

- Управление на передней панели, через ИК или RS232 интерфейс
- Воспроизведение медиа форматов: JPG、PNG, BMP, MP3, FLAC, AVI, WMV, MPG, MP4, RMVB, TXT
- Материал корпуса: Металл
- Защита от электростатического разряда:
- +/- 8 кВ (воздушный разряд)
- +/- 4 кВ (контктный разряд)
- Рабочая температура: 0 °С~40 °С / 32 °F~104 °F
- Температура Хранения: -20 °С ~ 60 °С / -4 °F ~140 °F
- Относительная влажность: 20~90 % (без конденсации)
- Максимальная потребляемая мощность: 15W
- Габариты (мм): 380,6 × 136,6 × 43,5
- Масса (г): 1725
Комплектация контроллера видеостены :
- Контроллер видеостен - 1 шт
- Блок питания 5V/4A - 1 шт
- Пульт ДУ - 1 шт
- Инструкция - 1 шт
- Кабель RS232 - 1 шт
- Кабель ИК-управления - 1 шт
- Крепление - 4 шт
Режимы работы EDID переключателя:
000001
|
Установки для выход 1
|
000010
|
Установки для выход 2
|
000100
|
Установки для выход 3
|
001000
|
Установки для выход 4
|
010000
|
Turn on Multi-function button “All”
|
100000
|
Turn on “Splicing setup” mode
|
001111
|
Splicing setup for 4 HDMI outputs
|
